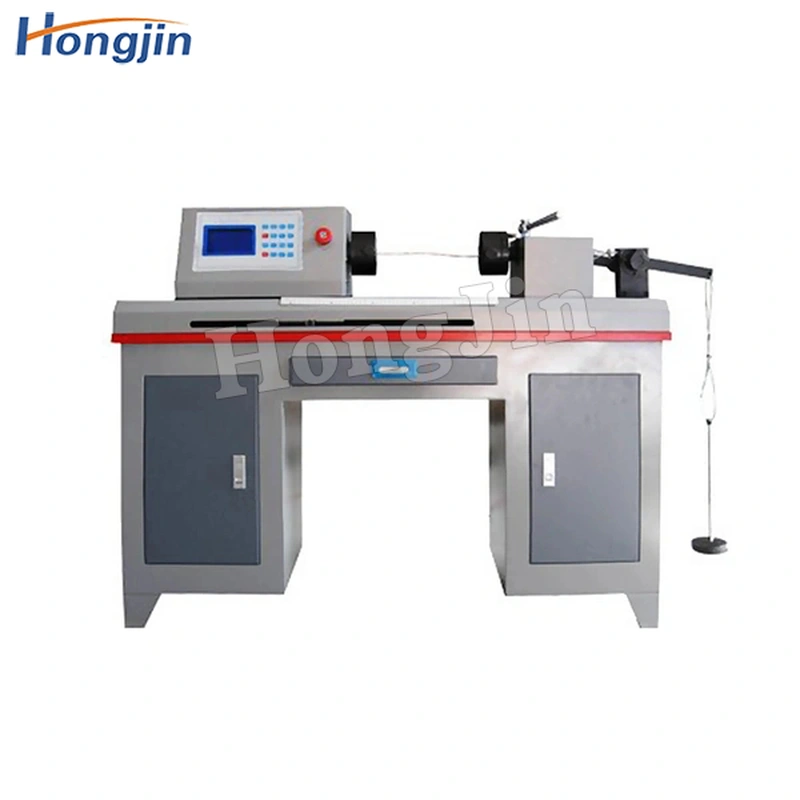

Машина для испытания материалов на кручение с компьютерным управлением состоит из системы загрузки, системы передачи, системы сбора и обработки цифровых данных, а также компьютерной системы управления измерениями и отображения.
Особенности машины для испытания материалов на кручение
1. Главный двигатель: он имеет горизонтальную конструкцию, а основная конструкция имеет рамную конструкцию для обеспечения жесткости всей машины. Главный приводной вал и крепеж изготовлены из высококачественной стали, что обеспечивает их долгий срок службы. Монтаж и демонтаж образца удобен и быстр. Подвижный конец цангового зажима оснащен прецизионной направляющей для тяжелых условий эксплуатации, которая позволяет ему свободно перемещаться и сводит к минимуму осевое натяжение образца.
2. Система привода: импортированная полностью цифровая система сервоуправления переменного тока, с широким диапазоном регулировки скорости, равномерной и стабильной нагрузкой.
3. Система передачи: используется прецизионный редуктор для обеспечения равномерности, стабильности и точности передачи. Горизонтальное расстояние можно отрегулировать вручную в диапазоне от 0 до 600 мм.
4. Система измерения и отображения: в машине используется фотоэлектрический энкодер для определения угла кручения образца, высокоточный датчик крутящего момента для регистрации крутящего момента образца и высокоточный поворотный энкодер для измерения деформации кручения образца. образец. Экран компьютера отображает крутящий момент, угол кручения, деформацию кручения и различные кривые образца.
5. Система программного обеспечения:
5.1. Он отвечает соответствующим требованиям обработки данных в JB/T9370-1999 «Технические условия машины для испытания на кручение» и GB10128-1988 «Метод испытания металла на кручение при комнатной температуре».
5.2. Можно определить значение модуля сдвига G, предел текучести τs, верхний предел текучести τsu, нижний предел текучести τsl, прочность на кручение τb и т. д. образца. Крутящий момент и углы кручения автоматически отслеживаются и измеряются, и отображаются тестовые кривые. Отображает значение крутящего момента, угол кручения и скорость кручения теста. После испытания данные испытаний автоматически обрабатываются, и модуль сдвига G, заданное непропорциональное напряжение кручения τp, предел текучести, верхний предел текучести τsu, нижний предел текучести τsl, прочность на кручение τb и другие рабочие параметры материала можно получить автоматически. В соответствии с требованиями пользователя формат отчета может быть свободно составлен, а отчет об испытаниях может быть выведен и распечатан.
5.3. Испытательная машина может выполнять две функции непрерывной нагрузки и поддержания нагрузки при любой нагрузке. Во время теста нет ударов и вибрации, и он имеет хорошую стабильность чтения.
5.4. Любое количество тестовых кривых можно накладывать друг на друга и сравнивать, выводить и распечатывать.
Параметры машины для испытания материалов на кручение
| Максимальный крутящий момент | 2000 Нм, 5000 Нм, 10000 Нм (можно настроить) |
| Уровень испытательной машины | Уровень 0,5/Уровень 1 |
| Разрешение испытательного усилия | 0,001~0,01 Н·м |
| Диапазон регулирования скорости кручения | 0,1°-720°/мин можно настроить |
| Диапазон угловых измерений | 0°-±99999° |
| Относительная погрешность воспроизводимости индикации | <0,5% |
| Источник питания | 220В, 50Гц |
| Способ загрузки | Полностью автоматический |
| вес снаряжения | Около 450 кг |
| Полнота | Соответствовать стандартам |
| Диапазон измерения крутящего момента | 1%FS-100%FS |
| Тест плюс направление крутящего момента | Оба направления |
| Разрешение крутящего момента | 1/±300000 |
| Пробный ход | 500-1000 мм (можно настроить) |
| Относительная погрешность индикации крутящего момента | <±0,5%/<±1% |
| Относительная погрешность индикации угла кручения | <±0,5% |
| Торсионное крепление | настраиваемый |
| Внешний вид | Должен соответствовать требованиям GB/T2611 |
| Защитная функция | Испытательная машина имеет функцию защиты от перегрузки |
