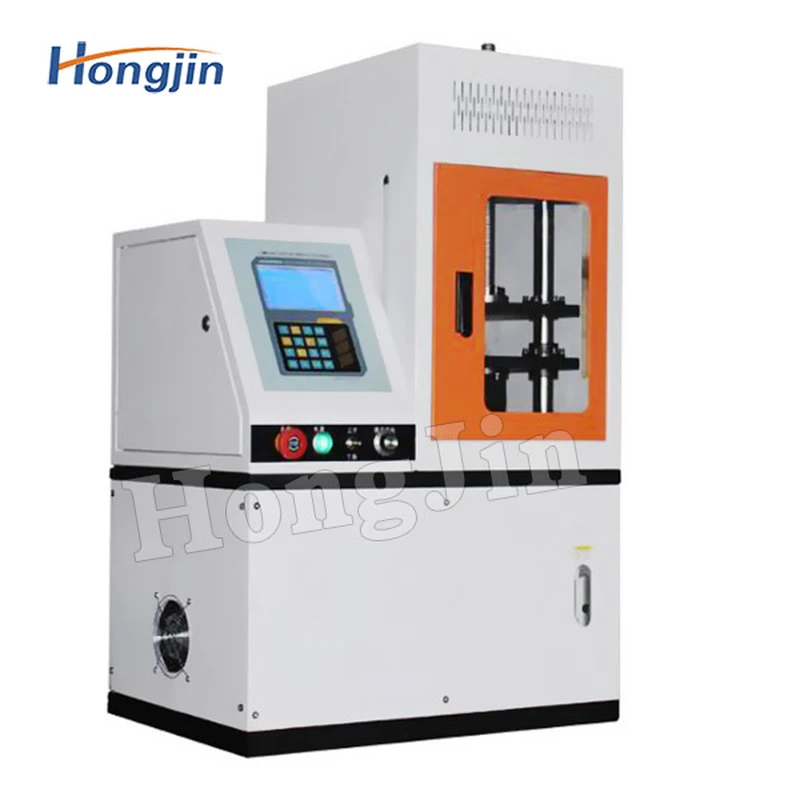

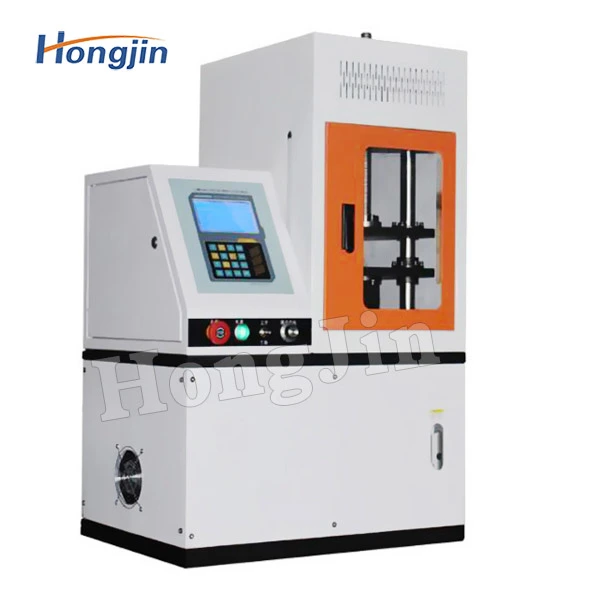

La macchina per prove di fatica della molla controllata da microcomputer è composta da un sistema di guida, un sistema di trasmissione, un display controllato da computer e altri sistemi ed è adatta per la prova di prestazione a fatica di varie molle elicoidali. La macchina di prova è controllata dal sistema di controllo elettromagnetico della velocità per far funzionare il motore e la biella è azionata dal dispositivo eccentrico per far salire e scendere la piastra di pressione alternativa per completare la prova di fatica a compressione alternativa della molla. La macchina è priva di inquinamento, ad alta efficienza, ha un'ampia gamma di modulazione di frequenza e spazio di prova e, con apparecchiature ausiliarie appropriate, può completare prove di fatica della molla di diverse specifiche. La macchina è controllata da un microcomputer a chip singolo per realizzare la funzione di spegnimento automatico del numero di test. La macchina ha un'elevata integrazione, una struttura semplice, un basso tasso di guasti, prestazioni stabili e affidabili e un funzionamento semplice. Ampiamente usato in fabbriche e miniere, istituti di ricerca scientifica e altri settori.
Caratteristiche della macchina per prove di fatica della molla ad alta e bassa temperatura
1. Carico meccanico, utilizzando il tradizionale meccanismo a biella a manovella, azionamento del motore di regolazione della velocità elettromagnetica, utilizzando il metodo di accumulo di energia del volano, per garantire la stabilità uniforme del carico e l'affidabilità dell'operazione, in modo che si formi l'intera sollecitazione alternata una buona forma d'onda sinusoidale. Inoltre, dispone anche di un dispositivo di preregolazione della molla (metodo di regolazione elettrica), un dispositivo di regolazione dell'ampiezza (metodo di regolazione manuale), ecc.
2. È composto da un dispositivo di aumento della velocità, una vite di comando e una parte guida.
3. Azionamento a motore elettromagnetico con regolazione della velocità.
4. È composto da un sistema di acquisizione ed elaborazione dei dati del computer, contatore, dispositivo di controllo della velocità, sistema di misurazione della forza e sistema di misurazione dello spostamento. Attraverso varie elaborazioni del segnale, realizza funzioni come visualizzazione e controllo e registra il numero di prove, frequenza di prova, forza di prova, ecc. Spostamento ecc. E visualizzazione in tempo reale della curva di forza-deformazione, curva di forza-tempo, deformazione- curva del tempo, ecc. Regolazione semplice e prestazioni stabili.
5. Utilizzando la piattaforma operativa cinese WIN2000/XP, il formato del rapporto di prova può essere emesso in formato Word o Excel.
6. Arresto automatico, dispositivi di protezione da sovracorrente, sovratensione, sovravelocità, ecc. quando vengono raggiunti i tempi e l'ora impostati.
Parametri della macchina per prove di fatica della molla ad alta e bassa temperatura
| Massima forza di prova | 10N.m, 20N.m, 50N.m, 100N.m, 200N.m, 500N.m, 1000N.m, 2000N.m.3000N.m, 5000N.m (personalizzabile in base alle esigenze dell'utente) |
| Testare la risoluzione della forza | 0,01 Nm-0,1 Nm |
| Livello macchina di prova | Livello 0,5/Livello 1 |
| Campo di misura preciso | 1%FS-100%FS |
| Intervallo di controllo della temperatura del sistema ad alta e bassa temperatura | -40° a 150° (può essere personalizzato in base alle esigenze dell'utente) |
| Errore relativo dell'indicazione della forza di prova | <+0,5% |
| Risoluzione della coppia | 1/±300000 (la risoluzione rimane invariata in tutto il processo) |
| Direzione della coppia | Intervallo di misurazione dell'angolo di rotazione in entrambe le direzioni: 0-365000° |
| Prova la distanza della corsa | 300mm/500mm (può essere personalizzato in base alle esigenze dell'utente) |
| Fatica in base alle caratteristiche della frequenza di ampiezza | 1-5Hz (può essere personalizzato in base alle esigenze dell'utente) |
| Dimensioni del tester | Circa 2000*550*1300 mm |
| Esterno | Dovrebbe soddisfare i requisiti di GB/T2611 |
| Completezza | Soddisfare gli standard |
| Funzione protettiva | La macchina di prova ha una funzione di protezione da sovraccarico |
| Alimentazione elettrica | 220V/380V, 50Hz |
