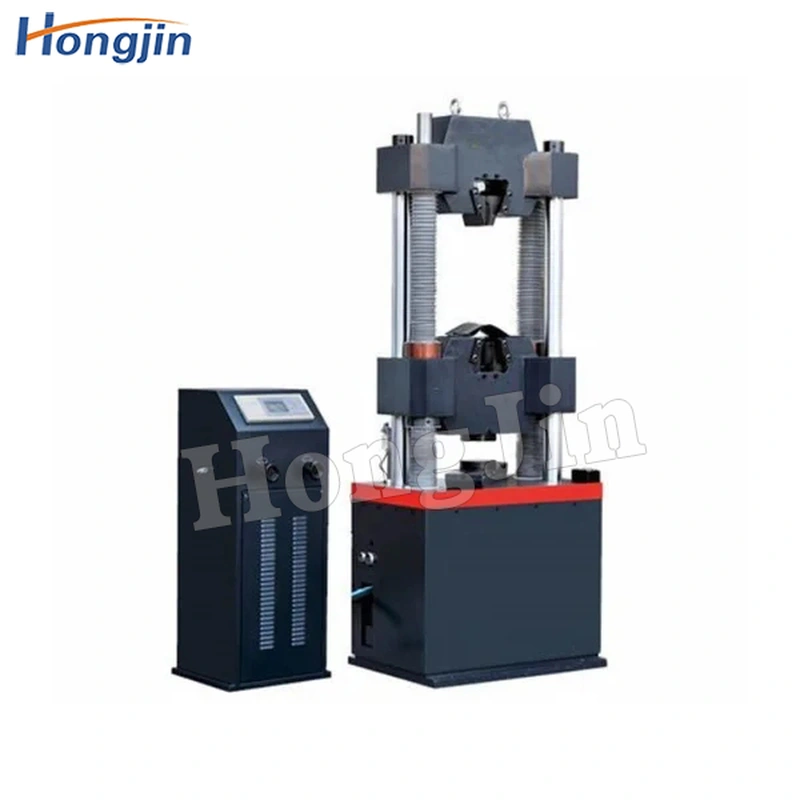

Caratteristiche della macchina di prova universale idraulica con display digitale
1. Quando la speciale sede della ganascia super spessa viene utilizzata per trattenere il campione nella ganascia, la ganascia è completamente contenuta nella sede della ganascia, il che rende il bloccaggio del campione più affidabile ed elimina la possibilità di deformazione a forma di corno e danni dovuti alla sede della mascella poco profonda. Migliorare la durata dell'apparecchiatura.
2. Una piastra di rivestimento resistente all'usura viene aggiunta tra la sede della ganascia e la piastra della ganascia per evitare che la pelle di ossido cada all'interno durante il processo di allungamento del metallo, provocando graffi sulla superficie inclinata della sede della ganascia, rendendo il processo di serraggio più agevole e l'aggiunta più affidabile.
3. Il sistema di misurazione e controllo ha una velocità di esecuzione elevata, un'interfaccia delicata e una varietà di modalità di input delle informazioni sui campioni, in grado di soddisfare la prova di diversi materiali. Per le stesse condizioni del campione input di generazione automatica multipla.
4. La risoluzione della visualizzazione della forza di prova rimane invariata durante l'intero processo per garantire l'accuratezza della misurazione dei dati sperimentali.
5. I dati del test (forza del test, velocità di carico) e la curva del test vengono visualizzati dinamicamente sullo schermo insieme al processo di test.
6. Al termine dell'esperimento, i dati sperimentali verranno automaticamente analizzati, archiviati e stampati.
7. Quando il carico supera il 2%-100% della gamma lenta, la protezione automatica da sovraccarico si interrompe.
8. La data del test di decomposizione può interrogare automaticamente i record storici rilevanti.
9. Nel software è riservata l'interfaccia dati, comoda per il collegamento in rete locale dell'intervallo di laboratorio e comoda per la gestione dei dati di prova.
Parametri della macchina di prova universale idraulica con display digitale
| Numero del prodotto | HJ-100B | HJ-300B | HJ-600B | HJ-1000B |
| Struttura ospitante | Struttura sottoportata con cilindro a doppia vite a doppia colonna |
| massima forza di prova | 100 kN | 300 kN | 600 kN | 1000 kN |
| Livello macchina di prova | Livello 1 |
| Intervallo di misurazione della forza di prova | 2%-100% |
| Forza la risoluzione | 1/300000 |
| Dispositivo di misurazione della deformazione | Estensimetro elettronico |
| Indicazione di deformazione | ≦±0,5% del valore indicato |
| Errore relativo |
| Dispositivo di misurazione dello spostamento | Encoder fotoelettrico a filo di trazione |
| Indicazione di spostamento | ≦±1% del valore indicato |
| Errore relativo |
| Risoluzione dello spostamento | 0,01 mm |
| Velocità massima di spostamento del pistone | 70（mm/min） |
| Velocità di regolazione del fascio | 120（mm/min） |
| corsa del pistone | 250 mm |
| Modo per controllare | Caricamento manuale |
| Spazio di allungamento efficace | 650 mm |
| Spazio di compressione efficace | 550 mm |
| Spaziatura delle colonne | 540 mm | 540 mm | 540 | 650 mm |
| Metodo di bloccaggio | Bloccaggio automatico idraulico |
| Diametro portacampioni rotondo | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm |
| Spessore di bloccaggio provino piatto | 0-15 mm | 0-15 mm | 0-15 mm | 0-30 mm |
| Larghezza di bloccaggio del provino piatto | 70 mm | 70 mm | 75 mm | 75 mm |
| Dimensioni della piastra superiore e inferiore | φ160/204*204mm（Opzionale） |
| Distanza tra i rulli di piegatura | 600 mm |
| Larghezza del rullo di piegatura | 140 mm |
| Dispositivo di protezione di sicurezza | Protezione limite meccanica e protezione da sovraccarico software |
| Dimensioni del mainframe (mm) | 810×560×2050 | 810×560×2050 | 830×580×2150 | 10600×660×2450 |
| Potere dell'ospite | 0,55 KW | 0,55 KW | 0,55 KW | 0,75 KW |
| Dimensioni dell'armadio di controllo della fonte dell'olio (mm) | 960×630×900 | 960×630×900 | 960×630×900 | 960×630×900 |
| Alimentazione del quadro elettrico | 1,5 KW | 1.5 | 1.5 | 1.5 |
| Peso macchina host | 1500 kg | 1800 kg | 2100 kg | 2800 kg |
